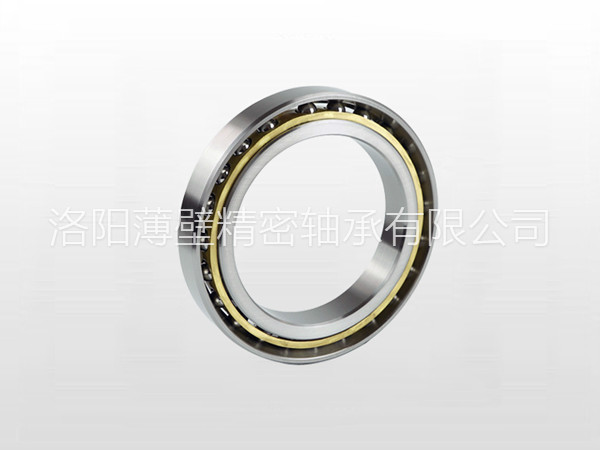

角接觸球軸承一般分為單列角接觸球軸承和雙列角接觸球軸承兩種安裝方式，單列角接觸球軸承只能承受一個方向的軸向載荷，只能在一個方向軸向位移，而雙列角接觸球軸承的優點在于可以同時承受徑向負荷和軸向負荷，可以在游隙范圍內位移，下面就由小編為您介紹一下角接觸球軸承軸向載荷怎么確定。

  一、角接觸球軸承軸向載荷確定方法

  軸承受到的載荷的方向如果與軸承的軸線平行，作用在軸的長度方向的載荷就稱為軸向載荷。如果與軸線垂直，就是作用在直徑方向上的載荷就稱為徑向載荷。角接觸球的徑向和軸向載荷是由接觸角大小所決定的，接觸角越大載荷越大，目前只有動量載荷和靜量載荷有計算公式。一般來講軸承品牌都會有型號手冊，通過手冊就可以查出各種不同型號的角接觸球軸承的各個參數，包括動、靜載荷。
  

  二、接觸角15°角接觸球軸承載荷

  

  1、當量動載荷

  
  單個角接觸球軸承：當Fa/Fr≤e時，Pr=Fr，當Fa/Fr＞e時，Pr=0.44Fr+YFa
  
  成對角接觸球軸承：當Fa/Fr≤e時，Pr=Fr+Y1Fa，當Fa/Fr＞e時，Pr=0.72Fr+Y2Fa
  

  2、當量靜載荷

  
  單個角接觸球軸承：P0r=0.5Fr+0.46Fa，當P0r＜Fr時，取P0r=Fr
  
  成對角接觸球軸承：P0r=Fr+0.92Fa
  

  三、接觸角25°角接觸球軸承載荷

  

  1、當量動載荷

  
  單個角接觸球軸承：當Fa/Fr≤0.68時，Pr=Fr，當Fa/Fr＞0.68時，Pr=0.41Fr+0.87Fa
  
  成對角接觸球軸承：當Fa/Fr≤0.68時，Pr=Fr+0.92Fa，當Fa/Fr＞0.68時，Pr=0.67Fr+1.41Fa
  

  2、當量靜載荷

  
  單個角接觸球軸承：P0r=0.5Fr+0.38Fa，當P0r＜Fr時，取P0r=Fr
  
  成對角接觸球軸承：P0r=Fr+0.76Fa
  

  四、接觸角40°角接觸球軸承載荷

  

  1、當量動載荷

  
  單個角接觸球軸承：當Fa/Fr≤1.14時，Pr=Fr，當Fa/Fr＞1.14時，Pr=0.35Fr+0.57Fa
  
  成對角接觸球軸承：當Fa/Fr≤1.14時，Pr=Fr+0.55Fa，當Fa/Fr＞1.14時，Pr=0.57Fr+0.93Fa
  

  2、當量靜載荷

  
  單個角接觸球軸承：P0r=0.5Fr+0.26Fa，當P0r＜Fr時，取P0r=Fr
  
  成對角接觸球軸承：P0r=Fr+0.52Fa
  
  以上就是對于角接觸球軸承軸向載荷怎么確定這一問題的解答，角接觸球軸承常見的一般有三種接觸角，軸向載荷能力由接觸角決定，并且隨著接觸角的增大而增大。洛陽薄壁精密生產的角接觸球軸承類型多元，可根據客戶需求定制高規格非標角接觸球軸承，歡迎您留言或致電咨詢。
